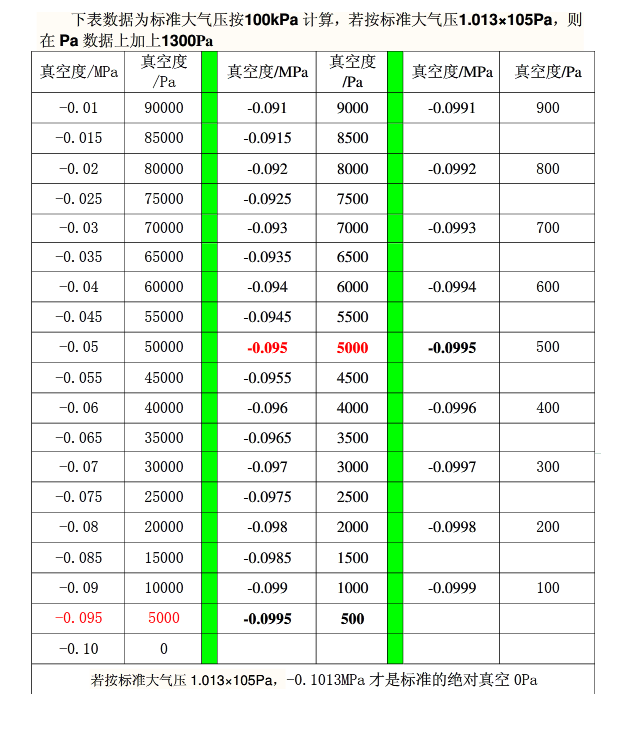

真空度、正压和负压关系及负压中MPa和Pa对应关系



真空度、正压和负压关系及负压中MPa和Pa对应关系-顶创（天津）真空科技有限公司丨真空泵丨真空泵油丨真空泵维修

一、简单得说这三个概念分别对应气体的稀薄、正常、浓密状态。     常压指一个大气压即我们平常生活的这个大气层产生的气体压力。一个标准大气压为101325 Pa(帕帕斯卡-常用压强单位)。100,000Pa=100KPa所以“一个标准大气压”我们也常用100KPa或101KPa表示。每个地方由于地理位置、海拔高度、温度等不同当地的实际大气压跟标准大气压也不相等但出于简化目的有时候可以近似认为常压就是一个标准大气压即100KPa     负压就是指比常压的气压低的气体状态也就是我们常说的“真空”。例如用管子喝饮料时管子里就是负压用来挂东西的吸盘内部也是负压。 正压就是指比常压的气压高的气体状态。例如给自行车或汽车轮胎打气时打气筒或打气泵的出气端产生的就是正压。     二、科研、生物工程、自动控制、环保、水处理等众多领域应用中常常要进行气体采样、气体循环、物体吸附等这时候就要用到真空泵。它的主要参数有真空度、流量等。 (一)、“真空度”一般指泵工作时能达到的极限压力也即它能将密闭容器内的气体抽走后剩下气体的稀薄程度。 工业上极限压力表示可以有两种,一种是“绝对压力”,即以“绝对的真空”(理论上才能达到的绝对真空什么物质都没有)为零位,标出的数值都是正值这个数字越小,越接近绝对真空,也就是真空度越高。比如我们有一款“高真空”微型真空泵 。它的极限压力为10KPa0.01MPa在微型真空泵里就属于真空度很高的了。      另一种是“相对压力”,即以大气压作为零位,低于大气压的用负值表示,所以叫“负压”。这个负值的绝对值越大,则真空度越高。 国际真空行业通用的、也是最科学的是用“绝对压力”标识但因为测量相对压力的方法简便、测量仪器普遍如一般的真空表都是相对压力表所以国内习惯用“相对压力”来标识。     二者关系相对压力=绝对压力-当地大气压。 如VCH1028的绝对压力10Kpa它的相对压力=10-100=-90Kpa(-0.09MPa)。

    (二)、科研、实验室、医疗等领域中常常有气体增压的应用如往本身有正压的容器内打气或系统内阻力较大需要泵克服阻力送气等。这时候就需要泵能输出比大气压高的正压通常用“相对压力”表示。我们的高压微型气泵、微型真空泵最大可以输出>100Kpa(0.1MPa)的正压本身属于干式真空泵不需要真空泵油及润滑油不污染工作介质可连续24小时运转抽排气端都可堵塞就特别适合这些场合。 综合举例(不是特别严谨只是为了说明三者的关系)     假设密闭容器内气体压力为常压即表示内有100个气体分子用负压为-90Kpa的VCH1028最后能抽走90个剩下10个则此时容器内负压为-90Kpa换成 PH2506B 就只能抽走75个剩下25个相应的容器内负压为-75Kpa。     如果用PCF5015N往这个容器打气则最后容器内有200个气体分子用绝对压力表示为200Kpa用相对压力(正压)则为100Kpa。                  国际真空行业通用的“真空度” 指得是“极限真空、绝对真空度、绝对压力” 但“相对真空度”(相对压力、真空表表压、负压)由于测量的方法简便、测量仪器非常普遍而更广泛使用。 换算公式相对真空度=标准大气压绝对真空度 例如绝对真空度为 80KPa则它的相对真空度约为 100-8020KPa则在相对真空表上就该显示为-0.02MPa。 附压力单位换算  1 Pa= 1.02×10-5Kgf/cm2=  1×10-5bar =  0.01mbar=  9.87×10-6atm=  7.5×10-3torr=  4.01×10-3inH20=  7.5×10-3mmHg =  1.45×10-4PSI
